Digitální model terénu z naměřených bodů.
Desktopová aplikace pro Windows. TIN, vrstevnice, kubatury, osy komunikací, podélné profily a příčné řezy.
Co PointGrid DMT umí
Digitální model terénu
Constrained Delaunay triangulace s povinnými hranami, ostrovy a hranicí modelu.
Vrstevnice
Hlavní a doplňkové vrstevnice s popisky výšek. Respektují povinné hrany, lze nastavit míru vyhlazení.
Kubatury s protokolem
Výkop a násyp vůči vodorovné rovině, nakloněné rovině nebo druhému modelu terénu. Výsledkem je protokol ve formátu DOCX.
Osa komunikace z příčných profilů
Profil se zadává výběrem bodů od krajnice ke krajnici. Z profilů aplikace odvodí body osy, staničení a výšky. Bod osy leží v polovině šířky profilu.
Podélný profil a příčné řezy
Trasu lze nakreslit v mapě nebo převzít z osy komunikace. Příčné řezy vznikají po intervalu nebo v profilech osy.
Podklady ČÚZK
Ortofoto a katastrální mapa z WMS ČÚZK přímo pod zaměřením.
3D pohled
Přepínání mezi 2D mapou a 3D modelem. Hypsometrie s legendou a stínováním.
Import bodů z TXT
Autodetekce oddělovače a desetinného znaku. Aplikace rozpozná prohozené souřadnice Y/X a kódování bodů.
Import z DXF
Načte body i kresbu. Polylinie se napojí na měřené body v zadané toleranci a vstupují do modelu jako povinné hrany.
Export DXF
Model se exportuje do pojmenovaných hladin. Kromě modelu a vrstevnic lze zahrnout i osu komunikace.
Topologická kontrola
Panel chyb s křížícími se hranami a duplicitami. Kliknutím na chybu se mapa přiblíží na její místo.
Nový bod z podkladového výkresu
Výšku nově vytvořeného bodu lze definovat ručně, interpolací z modelu nebo převzetím z podkladového DXF.
Pohled do aplikace

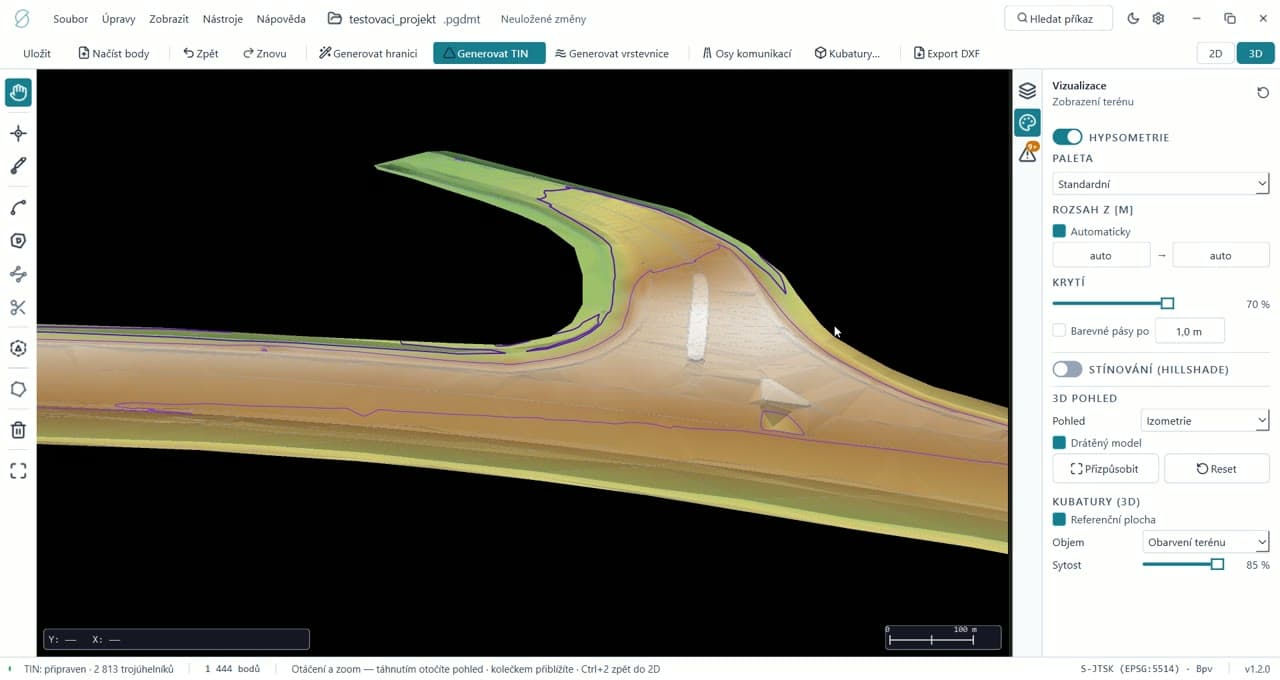

3D model terénu a správa vrstev
Naměřené body se promítnou do triangulovaného modelu, zobrazitelného ve 2D i ve 3D.
Zaměřené body, TIN, vrstevnice i povinné hrany jsou samostatné vrstvy s počtem prvků a vlastní viditelností; podklady ČÚZK (ortofoto, katastrální mapa) se načítají přes WMS. Stavový řádek dole hlídá aktuální počet bodů i trojúhelníků.

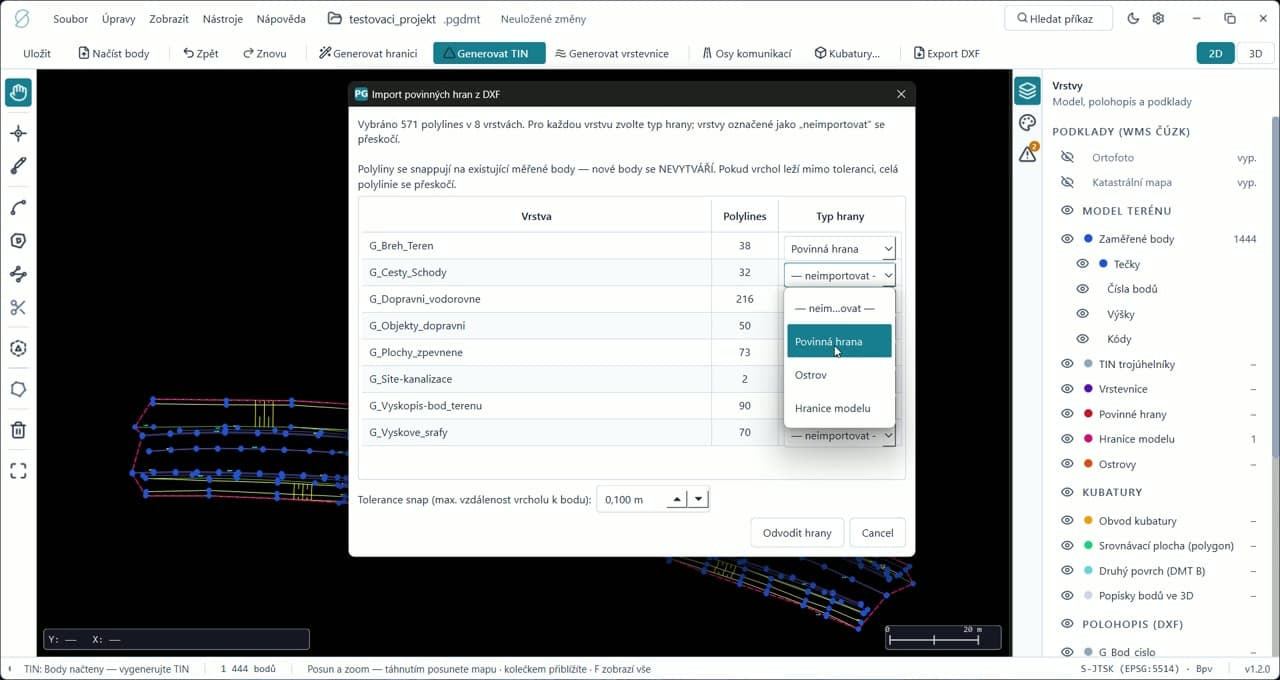

Import hran z DXF
Import polylinií z DXF s určením chování pro každou vrstvu.
Typ hrany se určuje po vrstvách: povinná hrana, ostrov, nebo neimportovat. Import se přichytí na měřené body v zadané toleranci beze vzniku nových bodů a vestavěná kontrola chyb hlídá konzistenci dat.

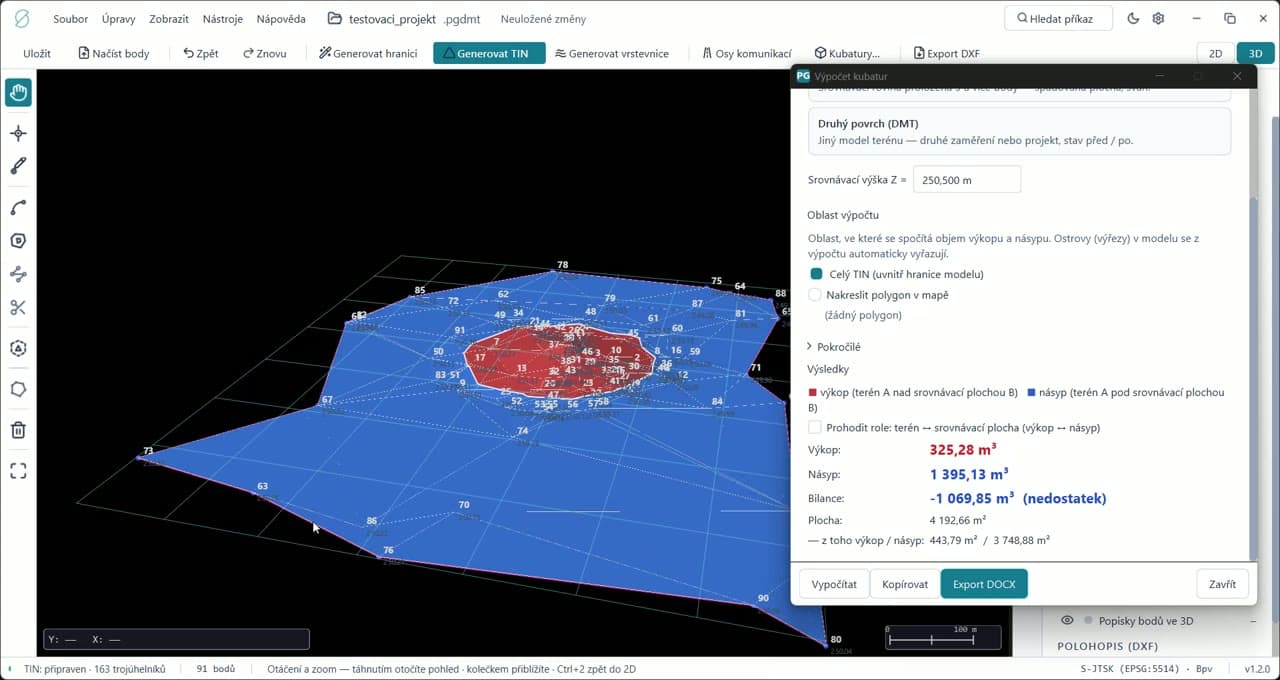

Kubatury: výkop, násyp, bilance
Výpočet objemu vůči zvolenému referenčnímu povrchu s barevným rozlišením výkopu a násypu. Červená znamená výkop nad referencí, modrá násyp pod ní.
Referenčním povrchem může být konstantní výška, nakloněná rovina proložená body, nebo druhý naimportovaný model terénu; oblastí výpočtu může být celý TIN, nebo jen vlastní polygon v mapě. Výsledkem je bilance výkopu, násypu i jejich rozdílu a ploch nad a pod referencí, volitelně po pásmech.

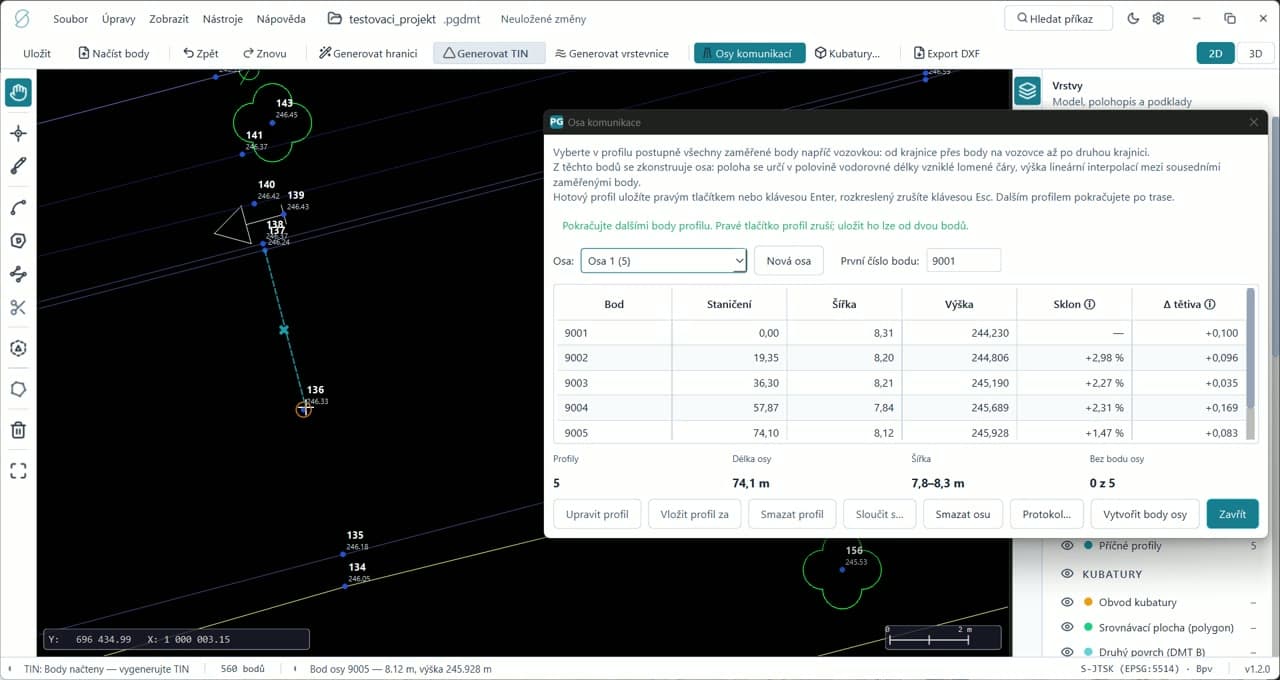

Konstrukce osy komunikace
Definování příčného profilu výběrem bodů od krajnice ke krajnici; aplikace z nich určí bod osy.
Bod osy leží v polovině šířky profilu a výšku dopočítá z okolních měřených bodů, takže osa vede skutečným středem vozovky, i když je střechovitá. Body zůstávají s osou provázané – po opravě kteréhokoli z nich se osa přepočítá sama. Podezřelé profily aplikace označí, tedy odchylku šířky nad 0,25 m i zaměření šikměji než 15°. Výstupem je protokol ve Wordu s přehledem profilů a souřadnicemi bodů osy.

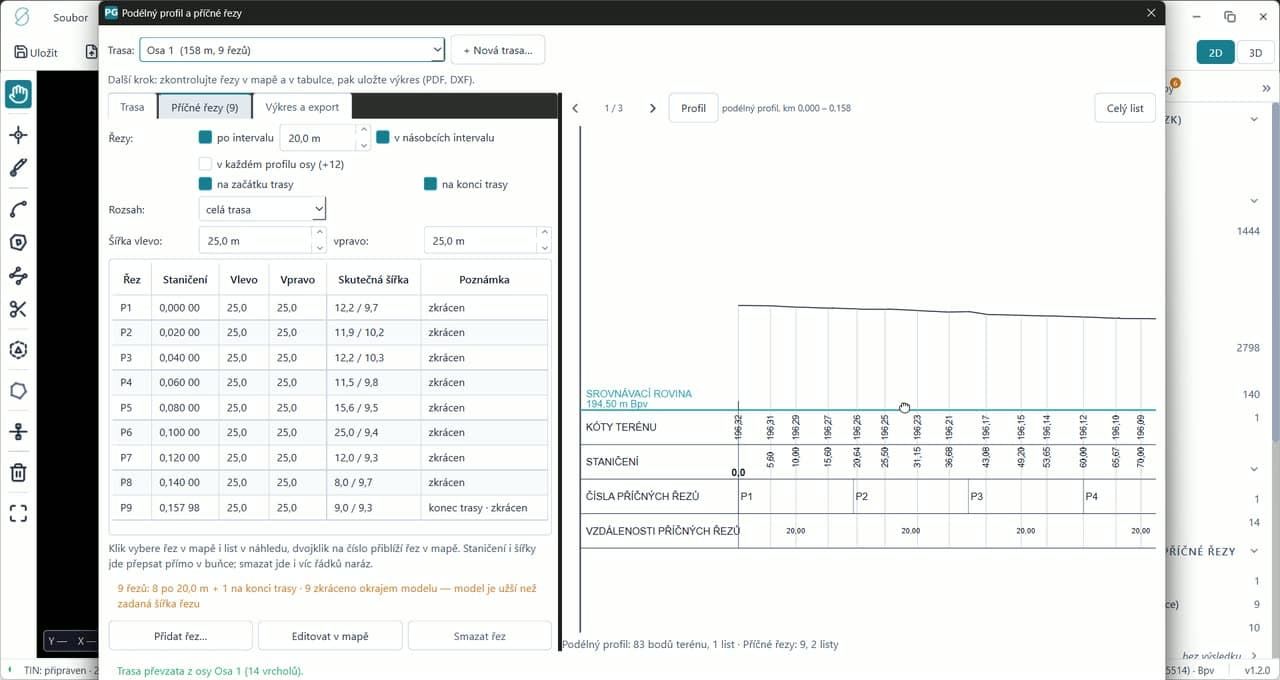

Podélný profil a příčné řezy
Podélný profil terénu podél zvolené trasy, doplněný příčnými řezy. Terénní čára vzniká průnikem trasy s hranami modelu.
Trasou může být kresba v mapě, hotová osa komunikace, nebo linie připojeného polohopisu; řezy mohou vznikat po intervalu, v profilech osy, nebo v zadaném staničení. V mapě je lze posunout, zúžit i natočit a tabulka označí ty, které zkrátil okraj modelu. Výstupem je vektorové PDF a DXF.
Krátce o aplikaci
Od geodetů pro geodety
Vznikl v geodetické kanceláři a dál ho vyvíjejí lidé, kteří s ním denně pracují na vlastních zakázkách.
3D pohled na kubatury
Barevná mapa výkopu a násypu vzniká přímo na 3D modelu.
Dostupné předplatné
Program si pořídíte formou měsíčního nebo ročního předplatného místo jednorázové trvalé licence.
Lehké a rychlé
Běží na běžném pracovním notebooku. Instalátor má ~75 MB a aplikace nevyžaduje žádné další doplňky.
Roadmapa
Na čem pracujeme
Roadmapa ukazuje směr, kterým se vývoj DMT ubírá, a pořadí ovlivňují podněty uživatelů. Plánované položky nejsou závazný termín dodání.
Podélné profily a příčné řezy s výkresem do PDF a DXF, čitelné popisky vrstevnic v exportu. Kubatury i automatická hranice se u velkých zakázek počítají řádově rychleji.
- Podélný profil a příčné řezyTrasu nakreslíte v mapě, převezmete z osy komunikace nebo z linie podkladu. Výstupem je výkres se srovnávací rovinou, kótami a staničením do PDF i DXF; příčné řezy jdou v mapě posunout po trase, zúžit i natočit.
- Čitelné popisky vrstevnic v DXFPopisek se už neopakuje na každém úlomku jedné vrstevnice — na doložené zakázce 96 popisků místo 351. Volitelně jdou popsat i doplňkové vrstevnice.
- Rychlejší práce s velkými zakázkamiKubatury nad 20 000 body 12,3 → 1,6 s, automatická hranice 162 → 15 s, otevření zakázky téměř dvakrát rychlejší. Čísla na výstupu se nemění.
- Srozumitelnější rozhraníZašedlá funkce po kliknutí řekne, co jí chybí a kde se to doplní. Chyby a upozornění mají vlastní záložku s odznakem.
Výpočet osy komunikace z příčných profilů, doplňování bodů z podkladového výkresu a nový způsob licencování. Práce s rozsáhlými zakázkami je znatelně svižnější.
- Osa komunikace z příčných profilůDefinování profilů výběrem bodů napříč vozovkou od krajnice ke krajnici; aplikace z nich dopočítá osu a vystaví protokol ve Wordu se seznamem souřadnic.
- Vytvoření nového bodu z podkladového výkresuNový bod dostane výšku ručně, interpolací z modelu, nebo převzetím z podkladového DXF.
- Licencování licenčním kódemLicence platí na jeden počítač a lze ji přenést na jiný – deaktivací na původním a zadáním téhož kódu na novém.
- Rychlejší práce s rozsáhlými zakázkamiPřekreslení mapy 2–5× rychlejší, přepočet popisků prakticky okamžitý. Automatická hranice se počítá na pozadí, takže okno nezamrzne.
- Podrobnější správa vrstevTečky, čísla bodů, výšky a kódy se vypínají zvlášť a aplikace si zapamatuje, co jste vypnuli, i po zavření zakázky.
- Přestavěné hlavní oknoNabídka Nástroje je rozdělená podle typu prvku a místo osmnácti položek má osm. Ve stavové liště je trvalý řádek s návodem k zapnutému nástroji.
- Legenda a palety hypsometrieBarevná stupnice s pěti výškami, takže z barev jdou přečíst metry. Na výběr Standardní a Šedá škála pro černobílý plotr.
Výpočet kubatur mezi dvěma povrchy a 3D vizualizace výkopu a násypu. Popisky bodů se přizpůsobí podkladu, hranice modelu drží obvod i u hustých mračen bodů.
- Kubatury mezi dvěma povrchyImport druhého zaměření a bilance výkopu a násypu mezi oběma modely, volitelně jen nad nakresleným polygonem.
- 3D vizualizace výkop/násypBarevná mapa přímo na terénu nebo těleso objemu, legenda v pohledu a izolinie průniku obou povrchů.
- Adaptivní popisky bodůČíslo, výška i kód se samy přebarví podle podkladu a zůstávají čitelné nad ortofotem i mapou kubatur.
- Přepracovaná hranice modeluDrží obvod i u hustých mračen bodů a vždy obsáhne nakreslené povinné hrany.
Kontrola 3D modelu
Označí body s podezřelou výškou, protáhlé trojúhelníky a řídce zaměřená místa.
Import a export DGN/DWG
Výkres rovnou v DGN nebo DWG, bez mezikroku přes DXF.
LandXML import/export
Otevřený XML formát pro geodetická a dopravně-stavební data.
Import mračen bodů LAS/LAZ
Načtení mračna bodů z laserového skenování.
Chybí vám tu funkce? Napište nám na info@pointgrid.cz — podněty uživatelů mají ve vývoji přednost.
Ceník
Předplatné, nebo trvalá licence
Zaváděcí nabídka
Nabízíme první rok ročního předplatného za zvýhodněnou cenu.
- ✓ Všechny funkce bez omezení
- ✓ Přednostní technická podpora
- ✓ Vaše podněty mají přednost ve vývoji
- ✓ Plná funkčnost: TIN, vrstevnice, kubatury
- ✓ Podklady ČÚZK (ortofoto, katastr)
- ✓ Protokol kubatur do Wordu (.docx)
- ✓ Aktualizace a podpora po dobu předplatného
- ✓ Stejná plná funkčnost jako roční
- ✓ Aktualizace a podpora po dobu předplatného
- ✓ Bez závazku, platba po měsících
- ✓ Plná funkčnost, žádné předplatné
- ✓ Další roky aktualizací volitelně (viz níže)
Chcete DMT nejdřív vyzkoušet? Na vyžádání vám poskytneme zkušební verzi. Vyžádat zkušební verzi →
Uvedené ceny jsou konečné, nejsme plátci DPH. Aktualizace k trvalé licenci jsou dobrovolné za 3 900 Kč/rok; bez nich aplikace zůstává funkční v poslední zaplacené verzi.
Tým nebo více licencí? Pro geodetické a projekční kanceláře připravíme individuální nabídku s množstevní slevou. Ozvěte se →
Podrobnosti k nákupu a licenci najdete v obchodních podmínkách a licenční smlouvě (EULA).
Systémové požadavky
Než si DMT pořídíte
Vyžádat zkušební verzi
Zkušební verzi poskytujeme na vyžádání. Vyplňte formulář a na uvedený e-mail vám přijde instalační soubor a licenční kód.
