Pořizujeme prostorová data a propojujeme realitu s digitálním světem.

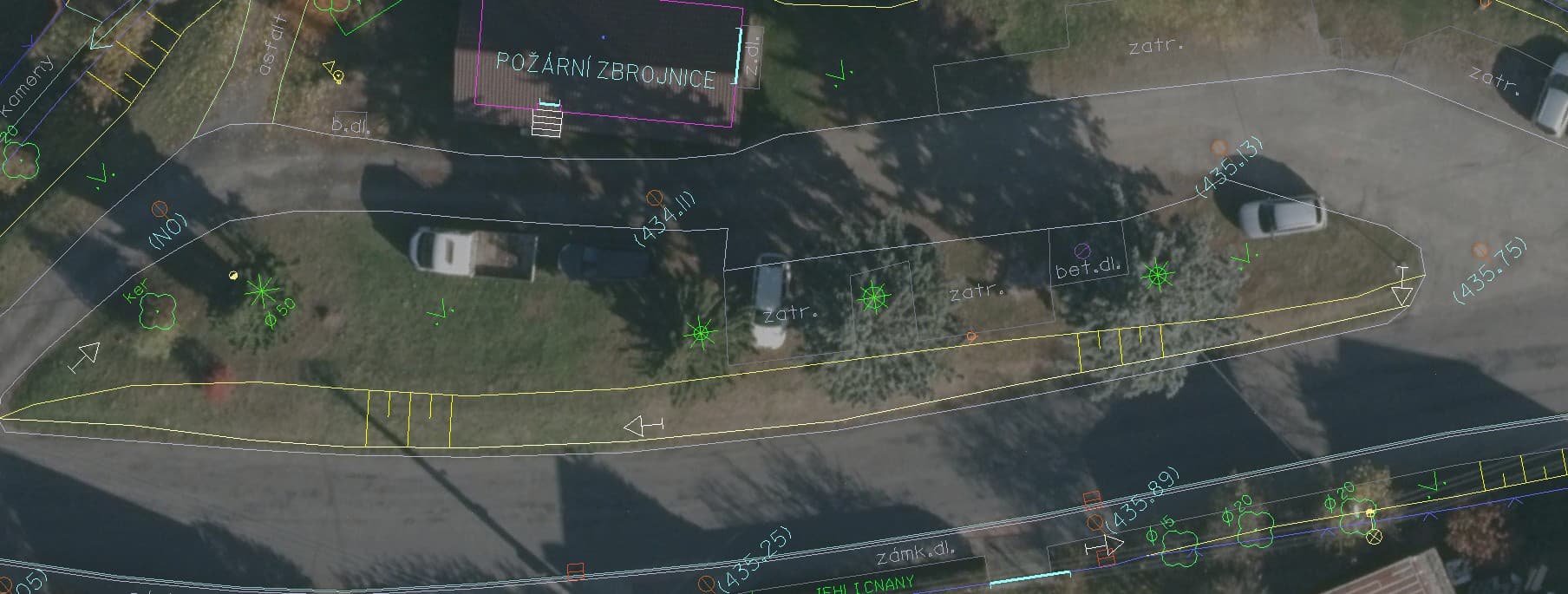

Pro projektovou dokumentaci staveb je standardním podkladem tzv. účelová mapa — geodetické zaměření polohopisu a výškopisu zájmového území vyhotovené pro konkrétní projekt. Polohopis zachycuje horizontální rozmístění všech prvků terénu (budovy, komunikace, oplocení, vegetace, povrchové znaky inženýrských sítí), výškopis doplňuje výškové poměry formou vrstevnic nebo výškových bodů.

Standardní mapový podklad pro projekt (účelová mapa) obsahuje polohopis — budovy, komunikace, oplocení, vegetaci, terénní hrany a povrchové znaky inženýrských sítí, výškopis ve formě vrstevnic nebo kótovaných bodů, hranice pozemků převzaté z katastru nemovitostí a popisy objektů. Rozsah přizpůsobujeme požadavkům vašeho projektu. Na vyžádání doplňujeme hloubky šachet, digitalizujeme zákresy od správců sítí a dodáváme výsledky ve struktuře hladin dle vašeho CAD standardu.

Scan to BIM je metoda, při které se z laserového skenu (mračna bodů) vytváří strukturovaný 3D model budovy. Výstupem je vyčištěný, vektorový 3D model ve formátu IFC, RVT nebo 3D DWG. Model obsahuje konstrukční prvky (stěny, stropy, podlahy, sloupy, schodiště), otvory (okna, dveře) a na vyžádání i prvky TZB. Není to surové mračno bodů — je to model připravený pro vaši projekční práci.

Scan to BIM se nejčastěji využívá při rekonstrukcích, kde chybí aktuální projektová dokumentace — historické budovy, průmyslové objekty, administrativní a bytové domy, kulturní památky. Hodí se i pro pasportizaci staveb, facility management nebo přípravu podkladů pro změnu využití objektu. Pokud si nejste jistí, zda je Scan to BIM pro váš projekt vhodný, poradíme.

Skenujeme přístrojem FARO Orbis Premium s přesností ±2 mm ve statickém režimu a dosahem 120 m. Výsledný 3D model má geometrickou přesnost typicky ±5 mm pro hlavní konstrukční prvky. Pro speciální požadavky (detailní zaměření fasády, deformační analýza) přesnost konzultujeme individuálně.

Rozsah modelování definujeme podle stupnice LOD (Level of Detail). Standardně dodáváme modely v úrovni LOD 200 až LOD 300 — konstrukční a architektonické prvky s přesnými rozměry a umístěním. Na vyžádání doplňujeme viditelné prvky TZB nebo detailní architektonické prvky (LOD 350). Model vytváříme ručním překreslením z mračna bodů, což zaručuje čistý vektorový výstup. Konkrétní rozsah upřesňujeme před zahájením prací, protože má přímý vliv na cenu a termín.

Mračno bodů je surový výstup z laserového skenování — miliony bodů se souřadnicemi X, Y, Z, které věrně zachycují povrchy skenovaného objektu. Je to jako 3D fotografie reality. 3D model (výstup Scan to BIM) vzniká ručním překreslením z mračna bodů — je to strukturovaný, vyčištěný vektorový soubor s rozlišenými konstrukčními prvky, se kterým můžete přímo projektovat. Pokud potřebujete mračno bodů jako samostatný výstup (formáty E57, LAS, RCP), dodáme ho zvlášť.

Měříme po celé České republice. Aktuálně máme realizace ve 14 krajích ČR — od liniových staveb přes průmyslové areály až po zaměření veřejných prostranství v intravilánech obcí.

Ano, to je náš primární model spolupráce. Zajišťujeme geodetické podklady jako subdodávku pro projekční kanceláře zpracovávající projektovou dokumentaci. Zvyklí jsme komunikovat přímo s projektantem, přizpůsobit se jeho požadavkům na formát a strukturu a dodržet jeho harmonogram.

Ideálně: zákres zájmového území (i orientační na ortofotu), požadovaný rozsah měření (polohopis, výškopis, inženýrské sítě, hloubky šachet…) a případné speciální požadavky na strukturu hladin. Čím přesněji zadání, tím přesněji nabídka. Pokud si nejste jistí rozsahem, rádi poradíme.

Doba závisí na velikosti a složitosti zájmového území. Termíny vždy přizpůsobujeme harmonogramu vašeho projektu a vzájemné domluvě — včetně možnosti prioritního zpracování.

Výstupy předáváme elektronicky. Součástí předání je vždy technická zpráva. Po domluvě je možné zajistit i tiskové výstupy.

Ano. V rámci zaměření polohopisu a výškopisu standardně zaměřujeme povrchové znaky inženýrských sítí — šachty, poklopy, hydranty, rozvodné skříně, nadzemní vedení. Na vyžádání měříme i hloubky šachet. Digitalizaci zákresů od správců sítí a jejich zakomponování do výstupní mapy zajistíme jako součást zakázky.

Primárně se specializujeme na předprojektové zaměření (polohopis, výškopis, technická mapa) a Scan to BIM pro rekonstrukce. Kontrolní měření v průběhu výstavby nebo zaměření skutečného provedení stavby řešíme individuálně — ozvěte se a domluvíme se.

Cena se odvíjí od typu služby, velikosti zájmového území, terénní náročnosti, požadovaných výstupů a lokality. Každý projekt je individuální, proto nepracujeme s paušálním ceníkem. Na základě vašeho zadání připravíme nezávaznou cenovou nabídku s rozpisem položek, obvykle do 48 hodin.

Standardně dodáváme ve formátech DGN, DWG a DXF. Pro Scan to BIM zakázky pak IFC, RVT a 3D DWG. Formát přizpůsobíme vašemu pracovnímu prostředí — stačí nám sdělit, v čem projektujete.

Používáme systematickou strukturu hladin odvozenou z praxe projekčních kanceláří. Polohopis, výškopis, inženýrské sítě, katastrální hranice a popisné texty jsou vždy v oddělených hladinách s logickým pojmenováním. Pokud máte vlastní standard hladin nebo firemní šablonu, rádi se jí přizpůsobíme — pošlete nám ji před zahájením měření.

Ano. Výstupy připravujeme tak, aby je bylo možné bez problémů otevřít a dále zpracovávat v MicroStation, AutoCADu i Revitu. Soubory jsou vždy v souřadnicovém systému S-JTSK (EPSG:5514) a výškovém systému Bpv, takže po otevření ve vašem CADu sedí souřadnice i výšky bez nutnosti transformace.

Technická zpráva je nedílnou součástí každé zakázky. Obsahuje popis rozsahu měření, přehled použitých přístrojů a metod, údaje o souřadnicovém a výškovém systému, dosaženou třídu přesnosti dle ČSN 01 3410, seznam použitých bodů bodového pole a přehled výstupních souborů.

Standardem je S-JTSK / Bpv, což je požadavek většiny projektových dokumentací v ČR. V odůvodněných případech (napojení na místní systém stavby, WGS 84 pro zahraniční investory) dokážeme data transformovat. Upřesněte požadavek při zadání zakázky.
