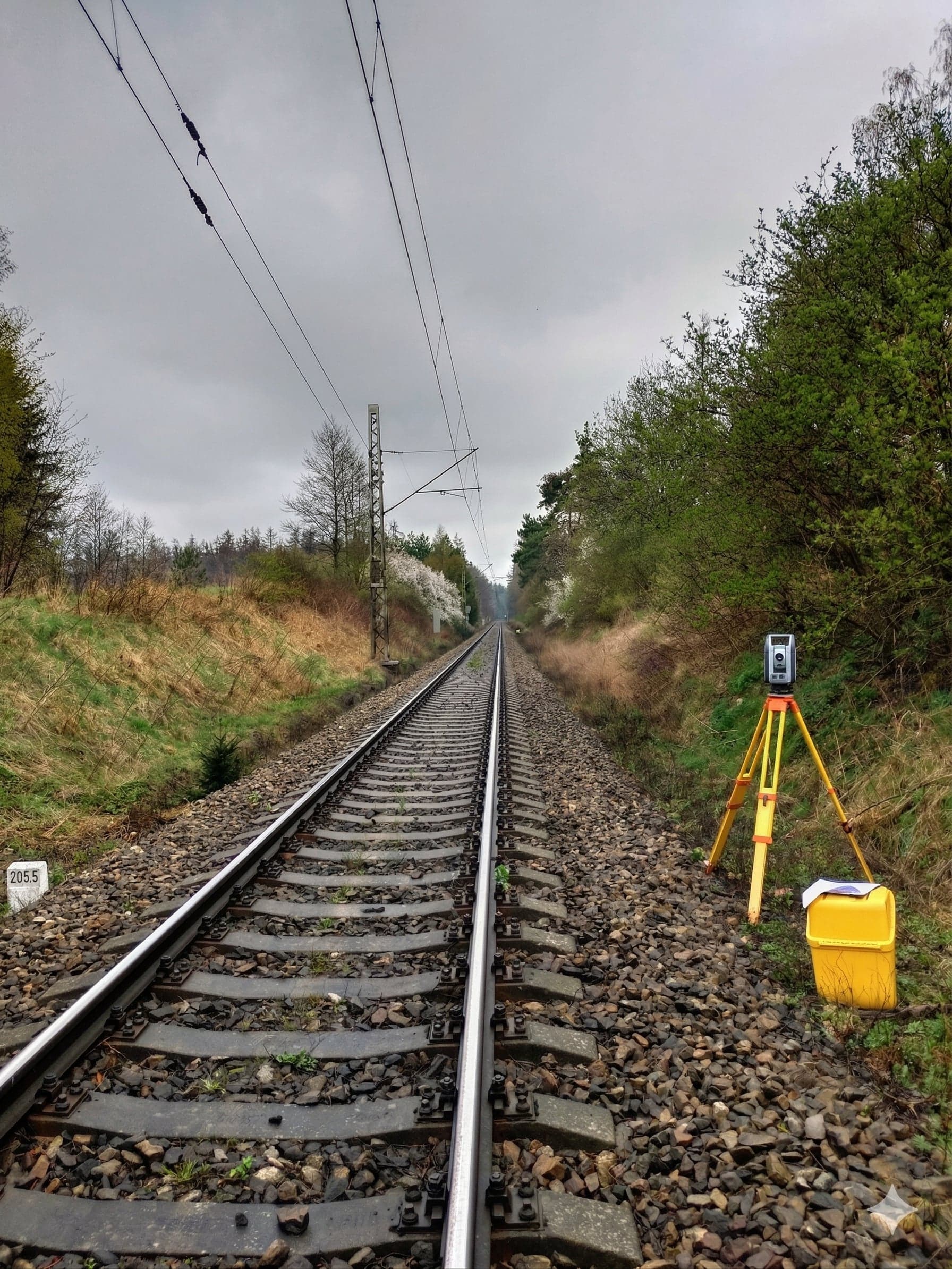

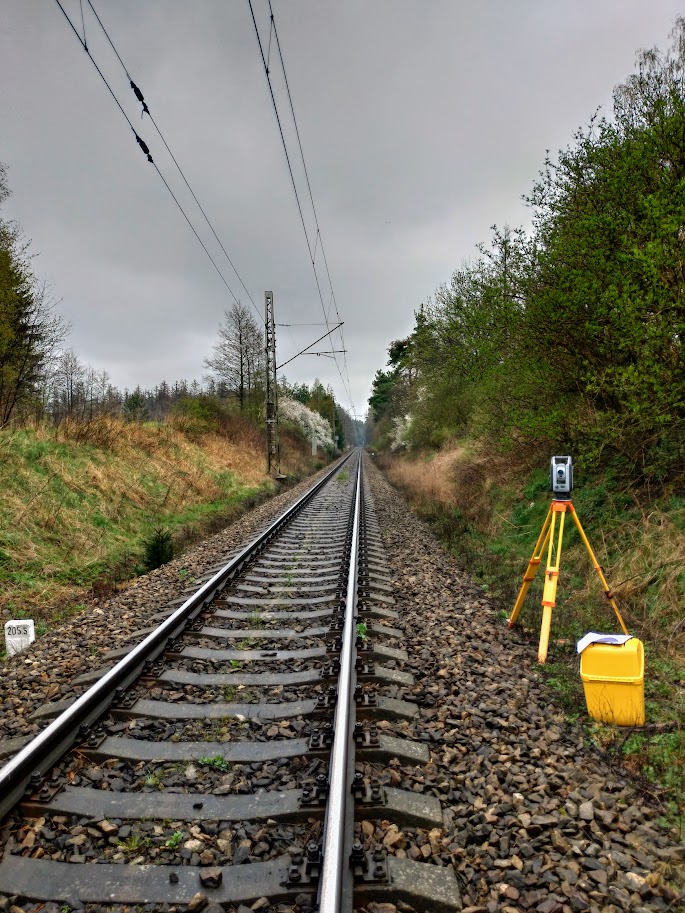

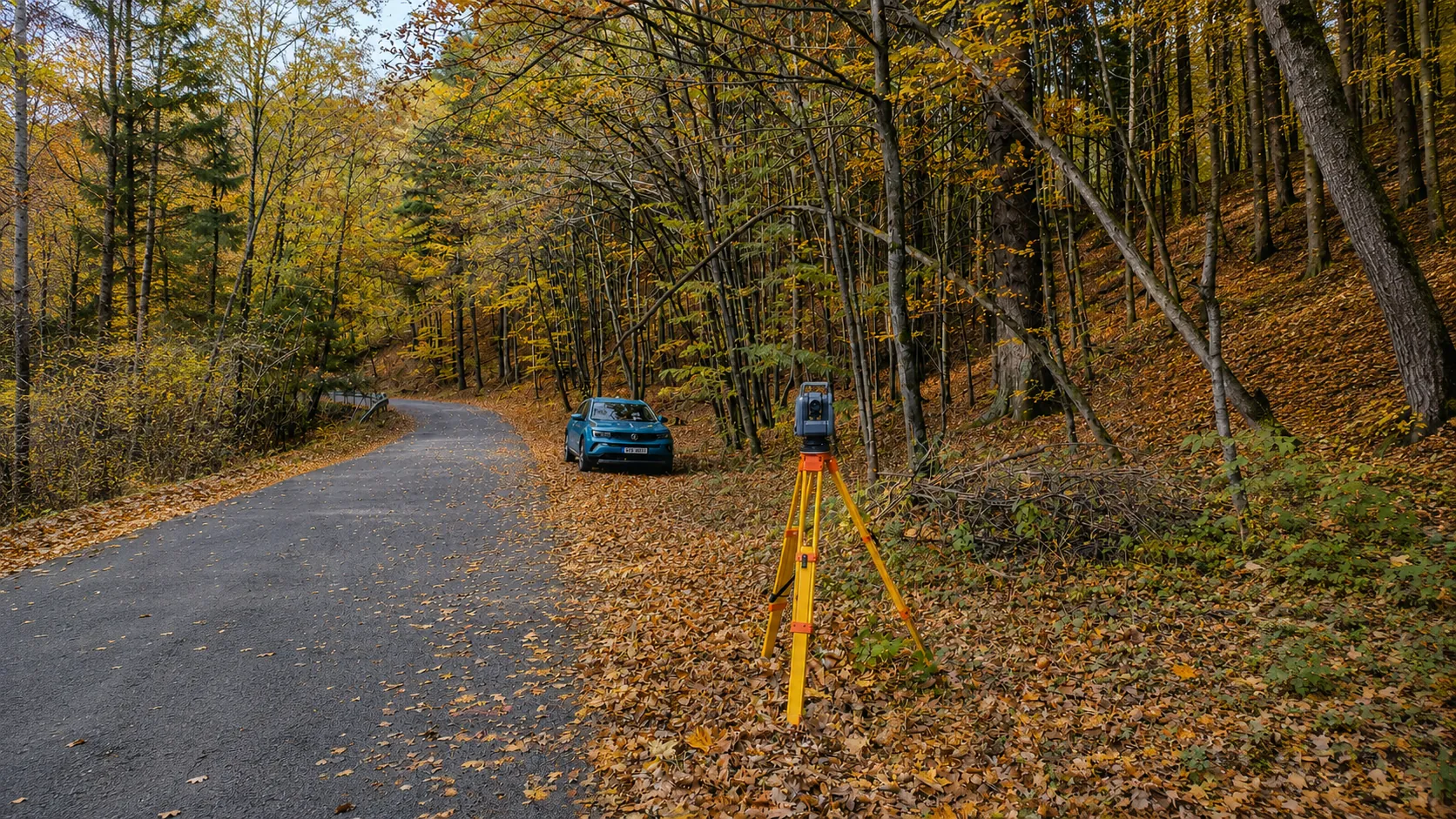

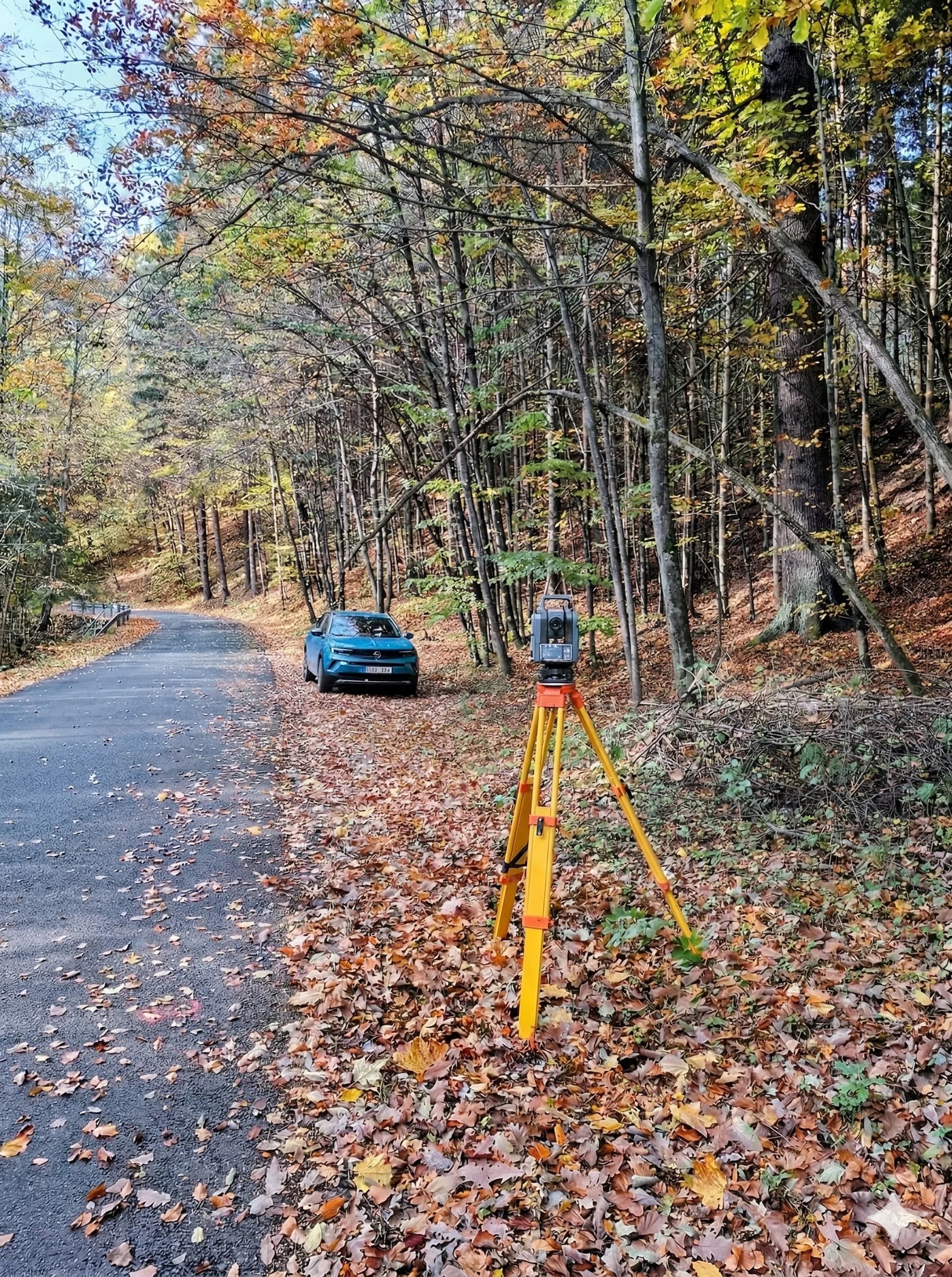

Geodetické zaměření totální stanicí v terénu

Geodetické mapování & Scan to BIM pro projektanty

Geodetické podklady pro stavební projekty.

Polohopis, výškopis a 3D modely staveb.

⌄
48h

Nabídka do 48 hodin

Nezávazná cenová nabídka s rozpisem položek, obvykle do dvou dnů.

</>

Píšeme si vlastní software

Vyvíjíme vlastní aplikaci pro modely terénu (PointGrid DMT).

»

Prioritní zpracování

Spěchá to? Po domluvě zařadíme vaši zakázku přednostně a přizpůsobíme se vašemu harmonogramu.

⊟

Subdodavatel projektantů

Nejčastější způsob naší spolupráce. Komunikujeme přímo s projektantem.

Služby

Geodetické služby pro projektanty a architekty

Zaměřujeme polohopis a výškopis a ze skenování vytváříme digitální modely staveb. Podklady dodáváme ve formátu, který rovnou použijete ve svém projektu.

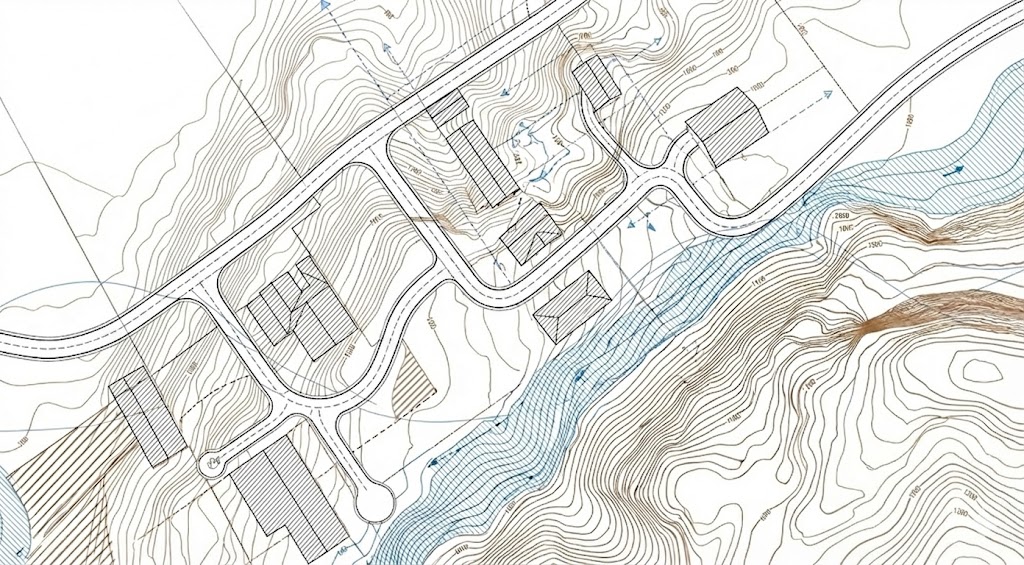

Polohopis & výškopis

Geodetické mapování

Zaměřujeme polohopis a výškopis malých parcel i rozsáhlých liniových staveb: silnic, obytných zástaveb a průmyslových areálů. Digitální podklady připravíme v plně kompatibilních formátech.

  • Polohopis: budovy, komunikace, oplocení, vegetace
  • Výškopis: vrstevnice nebo TIN model
  • Povrchové znaky inženýrských sítí
  • Hranice z katastru + technická zpráva
3D laserové skenování

Scan to BIM

Z přesných mračen bodů (3D sken skutečného stavu) vytváříme vyčištěné, strukturované BIM modely budov připravené k projektování. Konstrukční prvky, otvory a na vyžádání i TZB.

  • Vyčištěný vektorový 3D model
  • Stěny, stropy, podlahy, sloupy, schodiště
  • Otvory: okna a dveře (volitelně TZB)
  • Mračno bodů zvlášť (E57, LAS, RCP)
Poradenství & optimalizace

Konzultace a metodická podpora

Pomáháme najít nejefektivnější cestu k přesným prostorovým datům: od přípravy podkladů pro veřejné zakázky po sladění s vašimi interními procesy a metodikou.

  • Definicí rozsahu a obsahu zaměření
  • Volbou formátů a struktury výstupů
  • Sladěním s vaší firemní metodikou

Reference

Naše práce

01Liniová stavba · Pardubický kraj

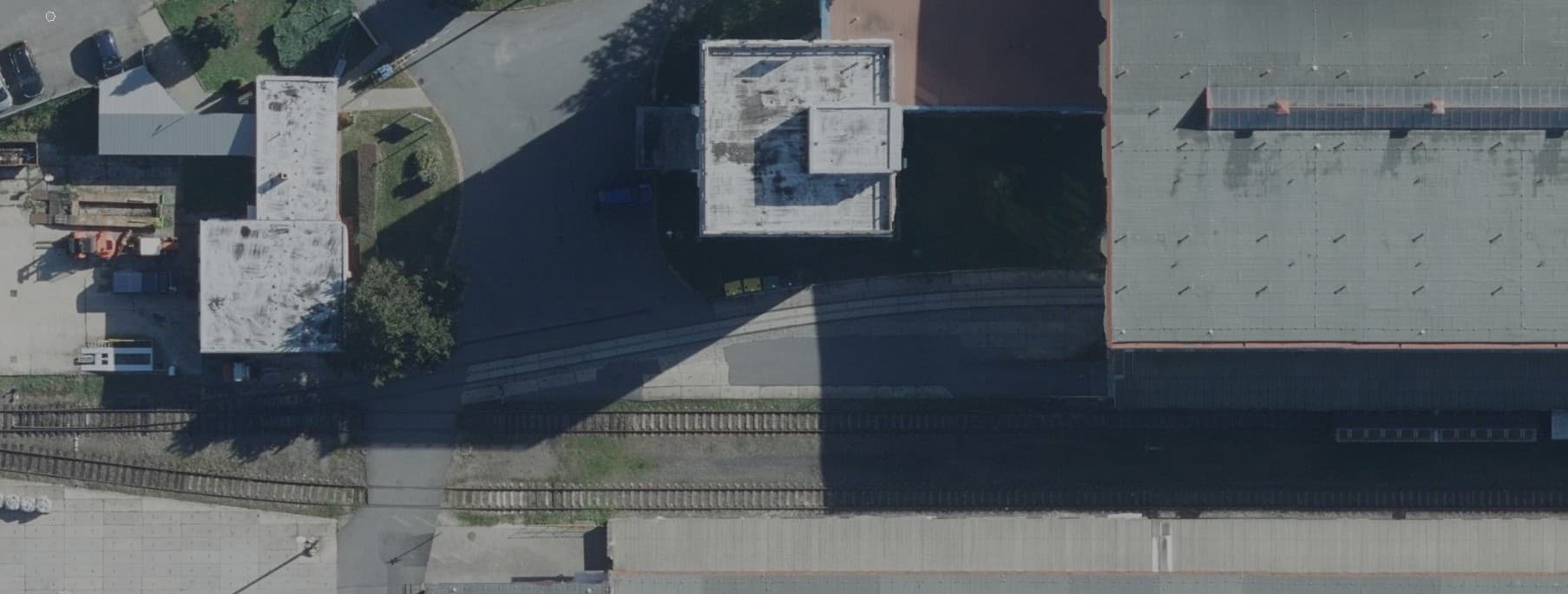

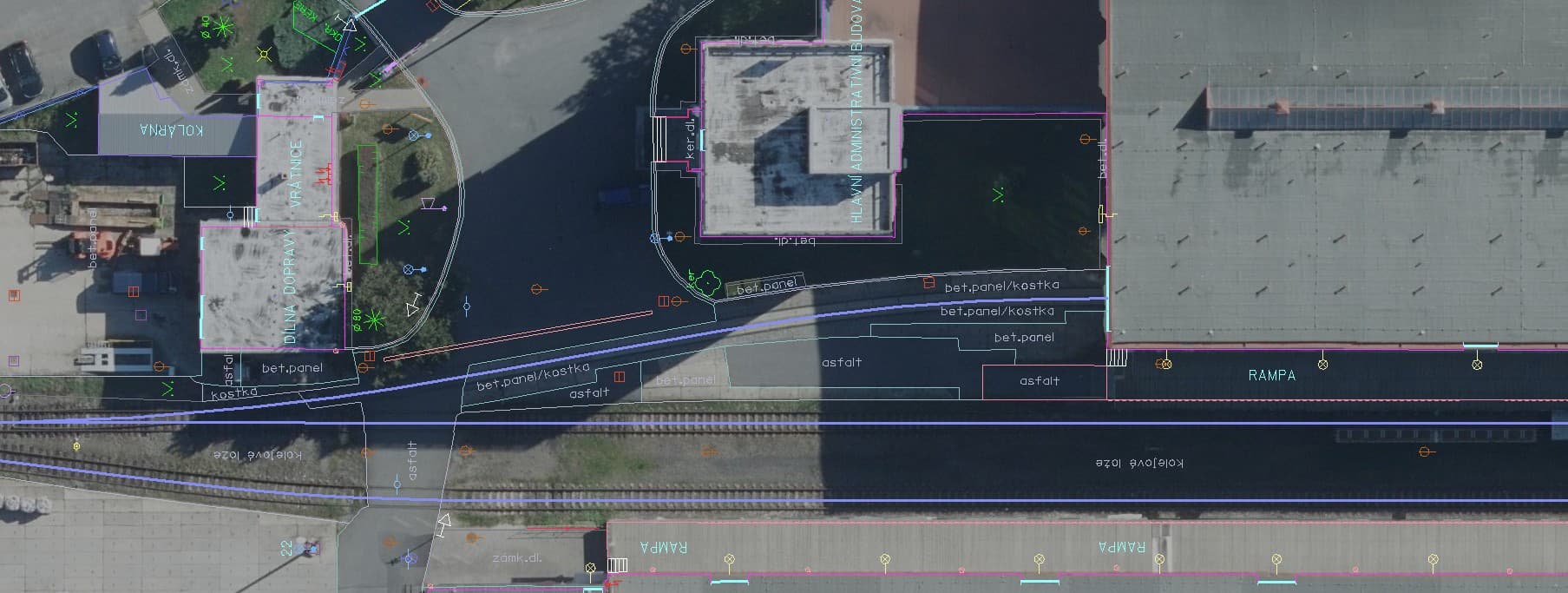

Technická mapaOrtofotoOrtofotoTechnická mapa
⇄

Projekční kancelář zpracovávala dokumentaci nové skladovací haly v areálu Českých drah. Jako subdodavatel jsme provedli zaměření polohopisu, výškopisu a technické infrastruktury na ploše 5,5 ha: inženýrské sítě, přípojky a povrchové prvky celého areálu. Technická mapa v DGN a DWG tvořila součást projektové dokumentace.

02Intravilán obce · Olomoucký kraj

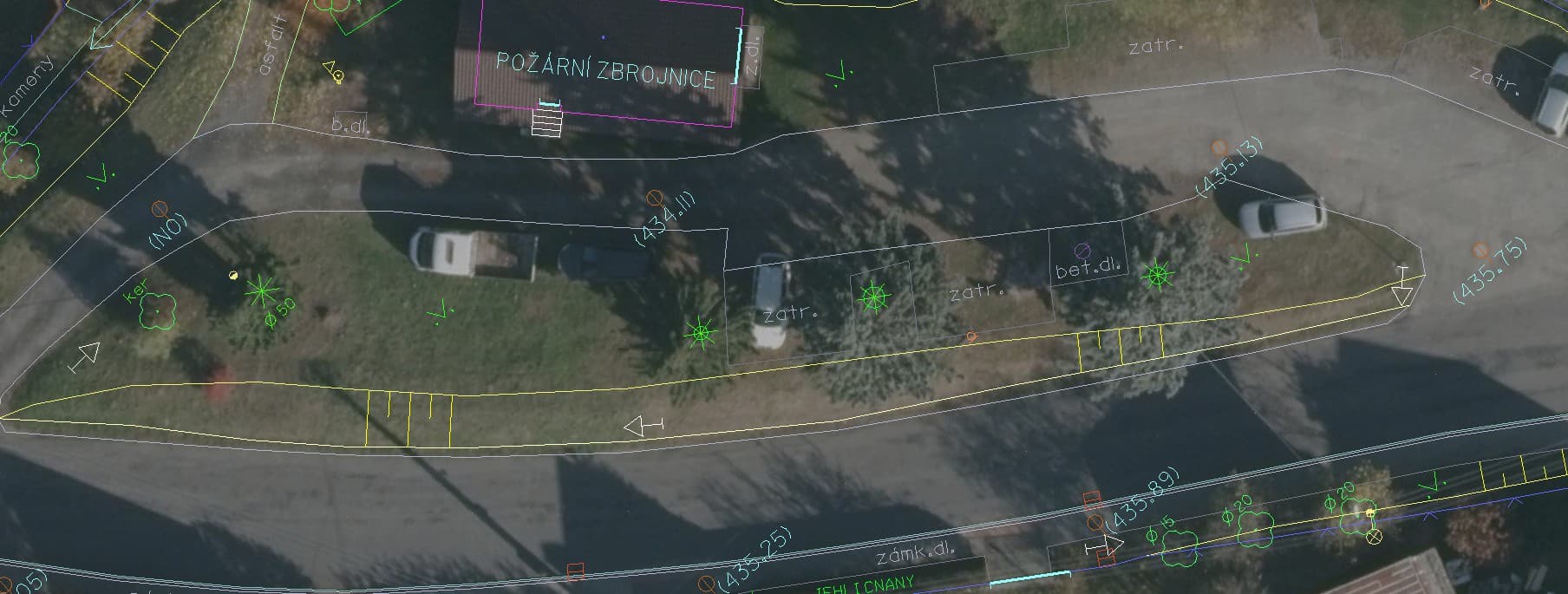

PolohopisOrtofotoOrtofotoPolohopis
⇄

Pro revitalizaci veřejného prostranství jsme zajistili geodetické podklady pro projekční kancelář. Zaměřili jsme 0,5 ha: polohopis, výškopis a technickou infrastrukturu včetně hloubek šachet v systémech S-JTSK a Bpv. Výstupy projektant použil přímo jako podklad pro projekt.

O nás

Klasická geodézie spojená s moderními technologiemi

PointGrid je geodetická kancelář. Pro projektanty, architekty a investory připravujeme přesné podklady pro navazující projektování.

Zajišťujeme klasické geodetické zaměřování polohopisu a výškopisu i moderní výstupy metodou Scan to BIM. Spolupracujeme s projektovými kancelářemi, správami silnic a architektonickými studii po celé ČR.

Každou zakázku bereme jako podklad pro něčí další práci. Proto klademe důraz na čistou strukturu dat, dodržení hladin a srozumitelnou technickou zprávu.

Čím pracujeme

SOKKIA iX-1500
Robotická totální stanice
Délková přesnost±1 mm + 2 ppm
Úhlová přesnost1″ (0,3 mgon)
Nivel System Point 3
GNSS přijímač
RTK přesnost (H)±8 mm + 1 ppm
RTK přesnost (V)±15 mm + 1 ppm
FARO Orbis Premium
Mobilní 3D laserový skener
Přesnost (statický)±2 mm
Dosah120 m
Souřadnicový systém S-JTSKVýškový systém Bpv3. třída přesnosti dle ČSN 01 3410
MicroStation · BricsCAD V26
DGNDWGDXFIFCRVT

Vlastní software · nyní v prodeji

PointGrid DMT – digitální model terénu z naměřených bodů

Software, který jsme původně vyvinuli pro vlastní každodenní práci, je nyní k dispozici i vám. Z naměřených bodů vytvoří TIN a vrstevnice, spočítá kubatury.

PointGrid DMT v1.1.0

Desktopová aplikace pro Windows · pro geodety a projektanty
K dispozici

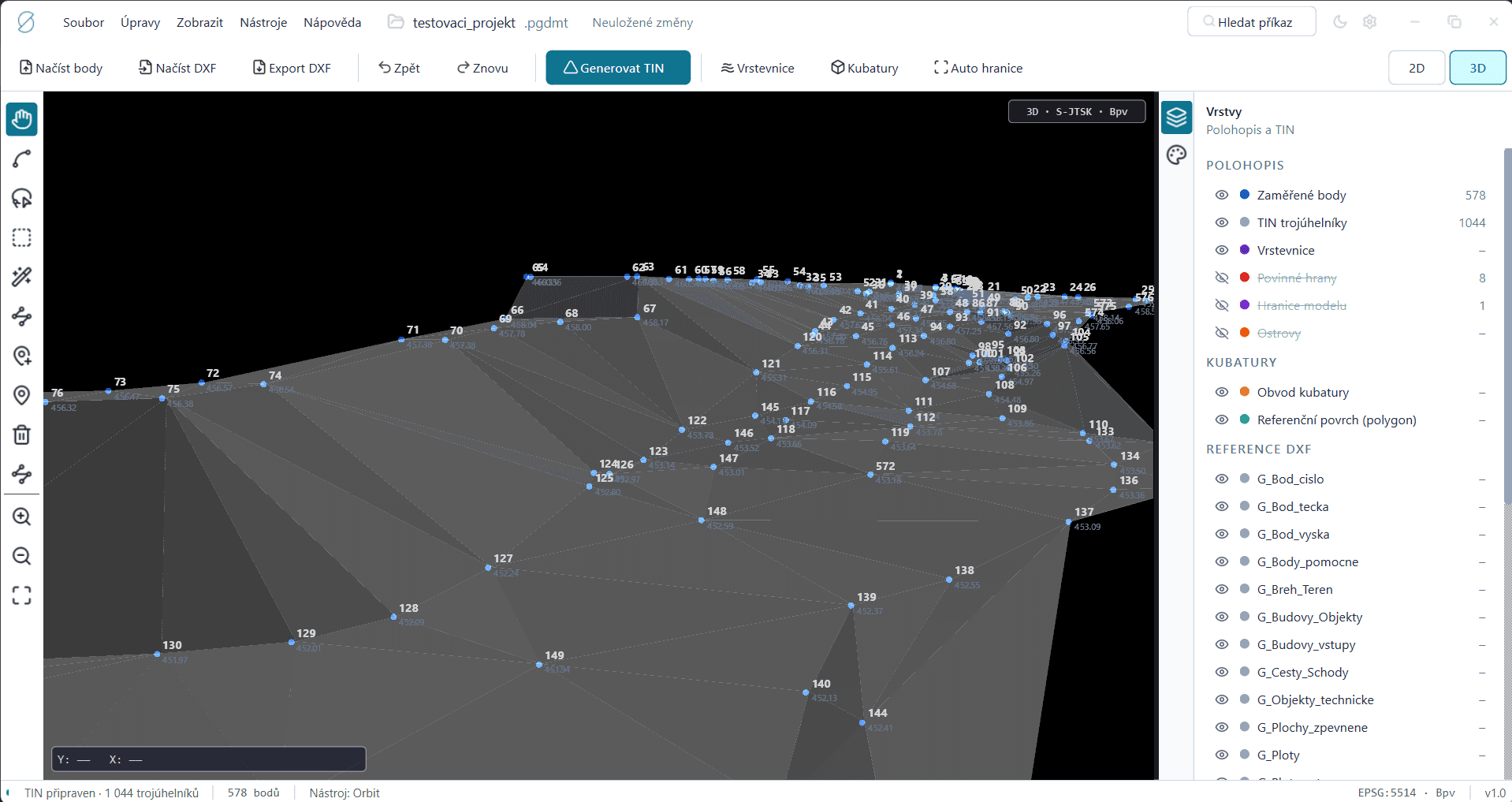

Náhled aplikace PointGrid DMT: 3D model terénu s TIN, body a vrstvami

Podklady ČÚZK v aplikaci

Ortofoto i katastrální mapa přímo v okně. Zaměření vidíte na leteckém snímku a nad hranicemi parcel, vše v S-JTSK a přesně na bod.

Kubatury s protokolem

Výpočet výkopu a násypu vůči rovině, ploše i polygonu, s dělením po pásmech. Výsledek jedním klikem do Wordu jako protokol.

Model terénu a 3D

TIN přesnou triangulací se zlomovými hranami a ostrovy. Okamžité přepnutí do 3D s výškovým barvením a stínováním.

Pro všechny, kdo potřebují rychlý a přesný 3D model terénu.
Prohlédnout PointGrid DMT →

Nástroj vyvinutý geodety, kteří ho sami denně používají při vlastních zakázkách.

Často kladené otázky

Na co se nás klienti nejčastěji ptají

Standardním podkladem je tzv. účelová mapa, tedy geodetické zaměření polohopisu a výškopisu zájmového území pro konkrétní projekt. Polohopis zachycuje horizontální rozmístění prvků terénu (budovy, komunikace, oplocení, vegetace, povrchové znaky sítí), výškopis doplňuje výškové poměry formou vrstevnic nebo výškových bodů. Rozsah vždy přizpůsobíme vašemu projektu.
Metoda, při které z laserového skenu (mračna bodů) vytváříme strukturovaný 3D model budovy. Výstupem je vyčištěný vektorový model v IFC, RVT nebo 3D DWG s konstrukčními prvky (stěny, stropy, podlahy, sloupy, schodiště), otvory a na vyžádání i TZB. Dostanete tedy model připravený pro projekční práci, ne surové mračno. Potřebujete-li i samotné mračno bodů (E57, LAS, RCP), dodáme ho zvlášť.
Nejčastěji při rekonstrukcích bez aktuální dokumentace: historické budovy, průmyslové objekty, administrativní a bytové domy, památky. Hodí se i pro pasportizaci, facility management nebo přípravu změny využití objektu. Pokud si nejste jistí, poradíme.
Skenujeme přístrojem FARO Orbis Premium s přesností ±2 mm ve statickém režimu a dosahem 120 m. Výsledný 3D model má geometrickou přesnost typicky ±5 mm pro hlavní konstrukční prvky. Pro speciální požadavky (fasáda, deformační analýza) přesnost konzultujeme individuálně.
Rozsah definujeme dle stupnice LOD. Standardně LOD 200–300 (konstrukční a architektonické prvky s přesnými rozměry a umístěním), na vyžádání viditelné TZB nebo detailní prvky (LOD 350). Model tvoříme ručním překreslením z mračna bodů, což zaručuje čistý vektorový výstup. Rozsah upřesníme před zahájením, protože má vliv na cenu i termín.
Měříme po celé ČR. Aktuálně máme realizace ve 14 krajích: liniové stavby, průmyslové areály i veřejná prostranství v intravilánech obcí.
Ideálně zákres zájmového území (i orientační na ortofotu), požadovaný rozsah měření (polohopis, výškopis, sítě, hloubky šachet…) a případné požadavky na strukturu hladin. Čím přesnější zadání, tím přesnější nabídka. Nejste-li si jistí rozsahem, rádi poradíme. Stačí zavolat nebo napsat.
Závisí na velikosti a složitosti zájmového území. Termíny vždy přizpůsobujeme harmonogramu vašeho projektu a vzájemné domluvě, včetně možnosti prioritního zpracování.
Ano. Standardně zaměřujeme povrchové znaky sítí: šachty, poklopy, hydranty, rozvodné skříně, nadzemní vedení. Na vyžádání měříme i hloubky šachet. Digitalizaci zákresů od správců sítí a jejich zakomponování do výstupní mapy zajistíme jako součást zakázky.
Cena se odvíjí od typu služby, velikosti území, terénní náročnosti, požadovaných výstupů a lokality. Každý projekt je individuální, proto nepracujeme s paušálním ceníkem. Na základě vašeho zadání připravíme nezávaznou nabídku s rozpisem položek, obvykle do 48 hodin.
Standardně DGN, DWG a DXF. Pro Scan to BIM pak IFC, RVT a 3D DWG. Formát přizpůsobíme vašemu prostředí, stačí sdělit, v čem projektujete. Výstupy bez problémů otevřete a dále zpracujete v MicroStation, AutoCADu i Revitu; soubory jsou vždy v S-JTSK (EPSG:5514) a Bpv, takže souřadnice i výšky sedí bez transformace.
Používáme systematickou strukturu odvozenou z praxe projekčních kanceláří. Polohopis, výškopis, sítě, katastrální hranice a popisné texty jsou vždy v oddělených hladinách s logickým pojmenováním. Máte-li vlastní standard nebo firemní šablonu, rádi se jí přizpůsobíme. Pošlete nám ji před zahájením.
Je nedílnou součástí každé zakázky. Obsahuje popis rozsahu měření, přehled přístrojů a metod, údaje o souřadnicovém a výškovém systému, dosaženou třídu přesnosti dle ČSN 01 3410, seznam použitých bodů bodového pole a přehled výstupních souborů.
Standardem je S-JTSK / Bpv, což je požadavek většiny projektových dokumentací v ČR. V odůvodněných případech (napojení na místní systém stavby, WGS 84 pro zahraniční investory) data transformujeme. Upřesněte požadavek při zadání.
